DJI Zenmuse L3

DJI Zenmuse L3 : la nouvelle génération de LiDAR aéroporté DJI

La démocratisation du LiDAR (Light Detection and Ranging) par DJI a transformé les métiers de la mesure. Avec le Zenmuse L3, DJI Enterprise fait évoluer la captation de données. Ce n'est plus seulement un capteur, c'est un système d'acquisition de réalité complet, capable de numériser des environnements complexes (forêts, lignes électriques, infrastructures urbaines) avec une haute précision. Il s'adresse aux géomètres-experts et aux gestionnaires de réseaux.

1. Module LiDAR : Densité et Portée Accrues

Le cœur du Zenmuse L3 est un LiDAR longue portée de 1535 nm. Il détecte des objets à 10 % de réflectivité jusqu'à 950 m (à 100 kHz). Selon DJI, la portée maximale est de 900 m par défaut.

Fréquence d'impulsion jusqu'à 2 000 kHz

Le système fonctionne à 100, 350, 1 000 ou 2 000 kHz. Plus la fréquence est élevée, plus la hauteur de vol recommandée est basse.
L'avantage terrain : DJI annonce une couverture pouvant atteindre 100 km² par jour.

Technologie Multi-Échos (jusqu'à 16 retours)

Le véritable défi du LiDAR n'est pas de voir le sommet des arbres, mais de voir le sol en dessous. Le Zenmuse L3 gère jusqu'à 16 retours (échos) par impulsion laser à 100 et 350 kHz (8 à 1 000 kHz, 4 à 2 000 kHz).
Concrètement : une impulsion laser frappe la cime d'un arbre (premier écho), traverse le feuillage, touche des branches et des buissons, puis finit par toucher le sol (dernier écho). Le traitement permet ensuite de séparer la végétation du sol pour générer un MNT (Modèle Numérique de Terrain), là où la photogrammétrie classique ne voit pas le sol.

Spot Laser Réduit

La taille du spot laser (l'empreinte du faisceau au sol) est de Ø 41 mm à 120 m et Ø 86 mm à 300 m (1/e²). Selon DJI, ce spot est environ cinq fois plus petit que celui du L2 à distance égale. Un faisceau plus fin passe plus facilement entre les feuilles et les grillages.

2. Système POS de Haute Précision : La Clé de l'Exactitude

Un LiDAR sans une bonne IMU (Centrale Inertielle) est inutile. L'IMU mesure l'attitude du drone (Roulis, Tangage, Lacet) pour positionner chaque point laser dans l'espace. Le Zenmuse L3 intègre un système POS haute précision.

• Précision d'attitude : lacet 0,02°, inclinaison et roulis 0,01° (post-traité, 1σ). Le POS est mis à jour à 200 Hz.
• Positionnement RTK : 1,0 cm + 1 ppm à l'horizontale et 1,5 cm + 1 ppm à la verticale (RTK fixe).
• Précision Finale : le système atteint une précision verticale de 3 cm et horizontale de 4 cm (RMSE) à 120 m de hauteur, et 5 cm / 7,5 cm à 300 m. L'usage de points de contrôle reste recommandé pour la certification des relevés.

3. Double Caméra RGB de Cartographie Intégrée

Le Zenmuse L3 ne fait pas que du laser. Il capture la couleur pour "habiller" le nuage de points (Colorisation) et réaliser des orthophotos simultanées.

Capteur 4/3 CMOS à Obturateur Mécanique

Le L3 embarque deux caméras RGB 4/3 CMOS de 100 MP, avec un champ de vision horizontal combiné jusqu'à 107° (62° par caméra). Elles disposent d'un obturateur mécanique (2 s à 1/1 500 s à f/2.0, jusqu'à 1/2 000 s de f/2.8 à f/11) et d'un obturateur électronique. L'obturateur mécanique est utile en cartographie : il évite l'effet de "Rolling Shutter" (déformation des images en mouvement).

4. Workflow Logiciel Unifié avec DJI Terra

Le matériel n'est rien sans le logiciel. Le Zenmuse L3 s'intègre dans la suite DJI Terra. Selon DJI, le traitement des nuages de points du L3 y est gratuit (base DJI Terra 5.0.0).

• LiveView LiDAR : Pendant le vol, le pilote voit le nuage de points se construire en temps réel sur la radiocommande. C'est un contrôle de couverture sur le terrain. DJI précise que cet aperçu sert à la prévisualisation et que sa précision n'est pas garantie.
• Calibration LiDAR : La calibration dans DJI Terra corrige les erreurs de colorisation et les décalages de recouvrement du nuage de points.
• Formats d'export : PNTS, LAS, LAZ, PLY, PCD et S3MB.

5. Applications Métiers et ROI

Fiche Technique Détaillée

FAQ Expert - Vos interrogations techniques

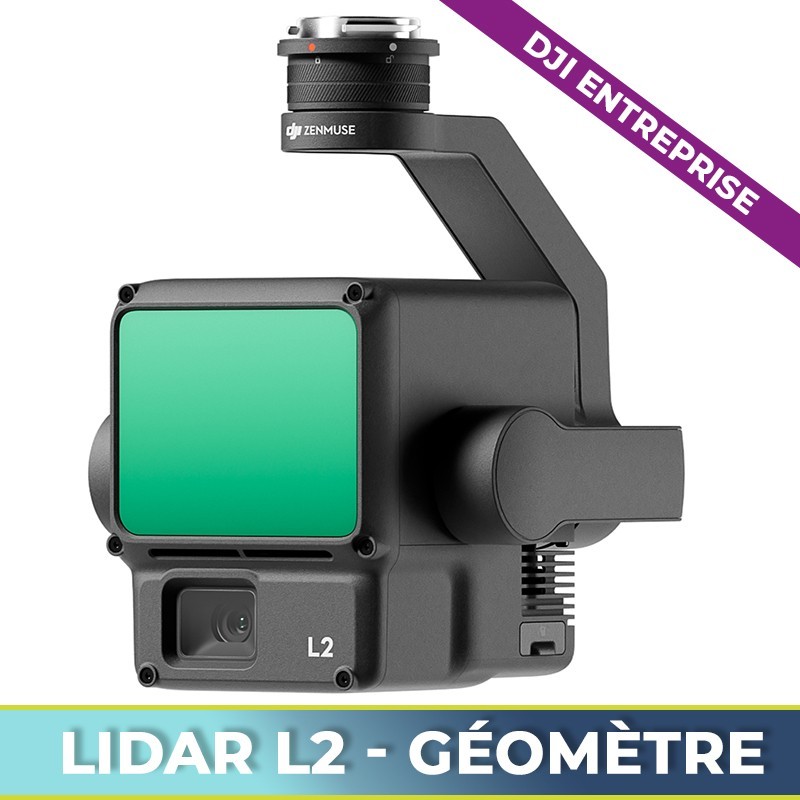

Quelle est la différence majeure entre le Zenmuse L2 et le L3 ?
Selon DJI, à distance égale, le L3 produit un spot laser environ cinq fois plus petit que le L2. Il gère jusqu'à 16 retours et offre un champ de vision horizontal jusqu'à 107°, contre 73,7° pour le L2.

Faut-il une licence DJI Terra spécifique ?
Le traitement des données brutes LiDAR (RAW to LAS) se fait dans DJI Terra. Selon DJI, le traitement des nuages de points du Zenmuse L3 y est une fonctionnalité gratuite (base DJI Terra 5.0.0). Les fonctions ajoutées ensuite peuvent être facturées différemment.

Peut-on utiliser le L3 la nuit ?
Absolument. Le LiDAR est une technologie active (qui émet sa propre lumière). Vous pouvez cartographier dans l'obscurité totale. Seule la colorisation RGB sera impossible (le nuage de points sera affiché en réflectivité ou en élévation).

Le L3 est-il compatible avec des logiciels tiers (Pix4D, TBC) ?
Les données brutes doivent d'abord être traitées par DJI Terra pour générer un fichier standard .LAS. Une fois ce fichier .LAS obtenu, il est universel et peut être importé dans Trimble Business Center, Pix4Dsurvey, Global Mapper ou AutoCAD Civil 3D.
