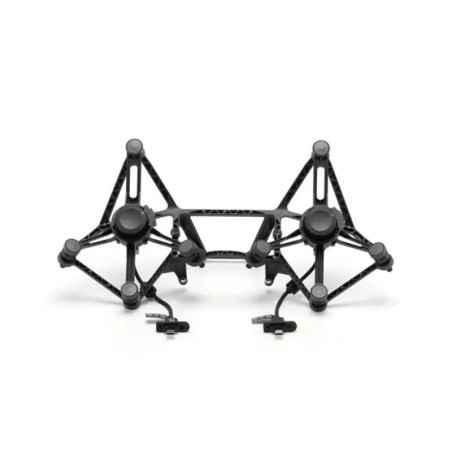

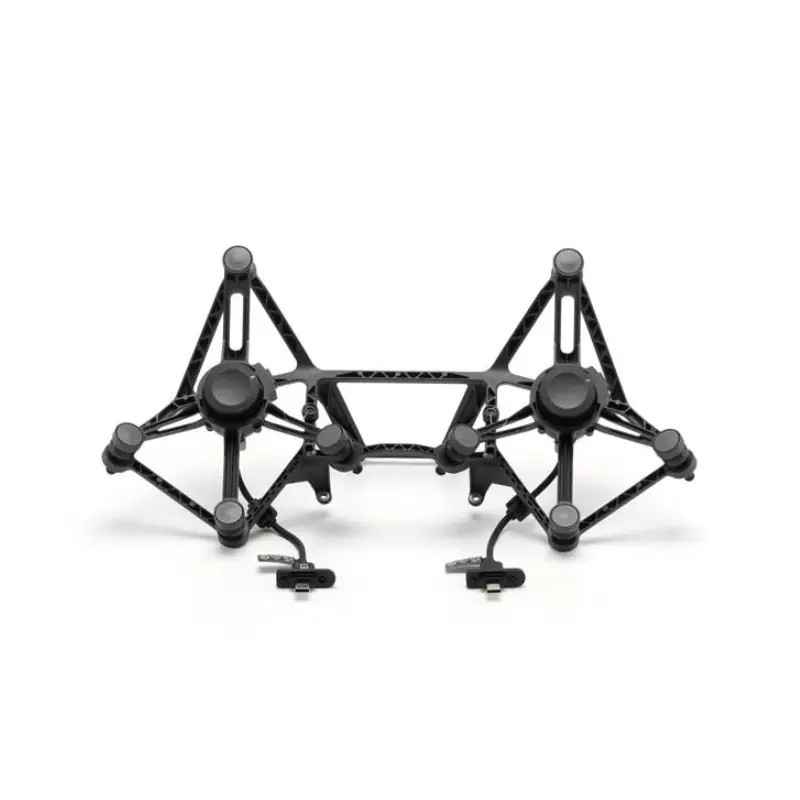

Connecteur Double Nacelle DJI Matrice 400 - Support Multi-Capteurs

Révolutionnez vos Opérations avec le Connecteur Double Nacelle Matrice 400

Dans l'industrie du drone professionnel, l'efficacité se mesure souvent à la quantité et à la qualité des données collectées par heure de vol. Le Connecteur Double Nacelle (Dual Gimbal Connector) pour DJI Matrice 400 débloque le véritable potentiel de votre vecteur aérien. En permettant l'emport simultané de deux capteurs distincts, il élimine le besoin d'effectuer deux vols successifs pour la même zone, divisant par deux vos coûts opérationnels et votre temps de présence sur site.

1. L'Ère de la Fusion Multi-Capteurs

Le Matrice 400 n'est pas seulement un drone de transport, c'est une plateforme d'acquisition de données modulaire. L'installation de ce connecteur double ouvre la porte à des synergies technologiques auparavant impossibles avec un drone standard.

Pourquoi combiner deux nacelles ?

La combinaison de capteurs permet de croiser les informations en temps réel pour une prise de décision immédiate (Edge Computing) ou pour un post-traitement enrichi :

• Vision Globale et Détaillée : Associez une caméra grand angle pour la connaissance situationnelle et une caméra à fort zoom (comme la Zenmuse H30) pour l'identification de cibles. Le pilote peut basculer d'une vue à l'autre instantanément sur la radiocommande DJI RC Plus 2.
• Le Spectre Visible et Invisible : Pour les inspections de panneaux solaires ou la recherche de personnes, combinez une caméra thermique radiométrique avec une caméra RGB haute résolution. Vous détectez le point chaud avec l'une, et vous identifiez la cause (défaut, fissure, personne) avec l'autre, sans jamais atterrir.
• Cartographie et Colorisation : Pour les géomètres, monter un LiDAR (Zenmuse L2) conjointement avec une caméra photogrammétrique plein format (Zenmuse P1) permet de capturer simultanément le nuage de points structurel et la texture haute définition, garantissant une superposition parfaite des données (Data Alignment).

2. Conception Technique et Robustesse

Ce connecteur n'est pas un simple support mécanique. C'est une pièce d'ingénierie complexe qui s'interface avec le cerveau du drone (Flight Controller) via les ports d'extension E-Port.

Gestion Intelligente du Centre de Gravité (CoG)

L'ajout de poids asymétrique sous un drone est un défi aérodynamique. Le Connecteur Double Nacelle du M400 a été conçu pour positionner les charges utiles de manière optimale par rapport au centre de poussée des moteurs. De plus, le logiciel de vol du Matrice 400 détecte automatiquement la présence du connecteur et recalibre les gains des moteurs en temps réel pour compenser tout déséquilibre latéral, assurant un vol stationnaire stable même par vent fort.

Système d'Amortissement Avancé

Chaque point de fixation est équipé de dampers (amortisseurs) en caoutchouc de qualité aéronautique. Ces pièces critiques filtrent les micro-vibrations haute fréquence générées par les moteurs et les hélices 2510F.
Note technique importante : La durée de vie des amortisseurs dépend de la charge. Pour une charge standard (< 950g par nacelle), ils sont prévus pour 1000 heures. Si vous surchargez les nacelles, leur remplacement devra être plus fréquent pour éviter l'effet "Jello" sur vos vidéos.

Connectivité Étanche

Le connecteur utilise des interfaces propriétaires DJI étanches. Lorsqu'il est utilisé avec des charges utiles certifiées IP54 ou IP55 (comme la série H30), l'ensemble du système conserve sa résistance aux intempéries, vous permettant d'opérer sous la pluie sans compromettre l'étanchéité du drone.

3. Scénarios d'Utilisation Métiers

Voici comment différents secteurs exploitent la double charge utile pour maximiser leur ROI :

4. Installation et Compatibilité

L'installation du Connecteur Double Nacelle est une opération de maintenance de niveau 1, accessible à tout télépilote formé.

Procédure d'installation simplifiée :

1. Sécurité : Assurez-vous que le drone est éteint et sans batteries.
2. Démontage : Retirez le connecteur simple nacelle d'origine (généralement fixé par 4 vis sécurisées).
3. Branchement : Connectez les câbles nappes aux ports E1 et E2 du châssis. Attention à ne pas pincer les câbles lors du positionnement.
4. Fixation : Vissez le module double nacelle sur les points d'ancrage du châssis en utilisant les vis fournies (couple de serrage recommandé par DJI).
5. Vérification : Allumez le drone. L'application DJI Pilot 2 doit reconnaître automatiquement l'accessoire et afficher deux retours vidéos distincts.

Compatibilité des Charges Utiles

Le connecteur supporte la majorité des nacelles de l'écosystème DJI Enterprise et les charges utiles tierces certifiées DJI PSDK (Payload SDK).
Compatible : Zenmuse H30, H30T, H20, H20T, H20N, L2, L1, P1, Projecteurs CZI/Wingsland, Haut-parleurs, Détecteurs de gaz (Sniffer4D), etc.
Attention : Vérifiez toujours que le poids total des deux charges ne dépasse pas la capacité d'emport maximale du drone (MTOW) et la limite structurelle de 950g par point d'emport pour garantir la sécurité.

Fiche Technique Détaillée

FAQ Expert - Vos questions techniques

Puis-je installer 3 nacelles avec ce connecteur ?
Non, ce connecteur gère uniquement les deux ports inférieurs (gauche et droite). Pour installer une 3ème charge utile, vous devez ajouter le Connecteur Nacelle Supérieur (Upward Gimbal Connector) sur le dessus du drone, permettant une configuration "2 en bas + 1 en haut".

Comment contrôler deux caméras en même temps ?
L'application DJI Pilot 2 gère parfaitement le double flux. Vous pouvez afficher les deux vues en "Split Screen" (écran partagé) ou basculer de l'une à l'autre. Pour les nacelles complexes (ex: H30T + L2), vous pouvez assigner le contrôle d'une nacelle au pilote et l'autre à un opérateur cadreur via le mode "Dual Operator" (Double commande).

Est-ce que cela réduit l'autonomie du drone ?
Oui, inévitablement. Ajouter une seconde charge utile augmente le poids total (Payload) et la consommation électrique (alimentation de la 2ème caméra). En moyenne, passer d'une simple H30T à une configuration double (H30T + Projecteur) peut réduire l'autonomie de 10 à 20% selon le poids des accessoires. Planifiez vos missions en conséquence.

Faut-il calibrer le drone après installation ?
Il est fortement recommandé d'effectuer une calibration du centre de gravité (CoG Calibration) dans DJI Pilot 2 après avoir installé vos charges utiles. Cela permet au contrôleur de vol d'ajuster la puissance des moteurs pour un vol parfaitement horizontal et économe en énergie.
