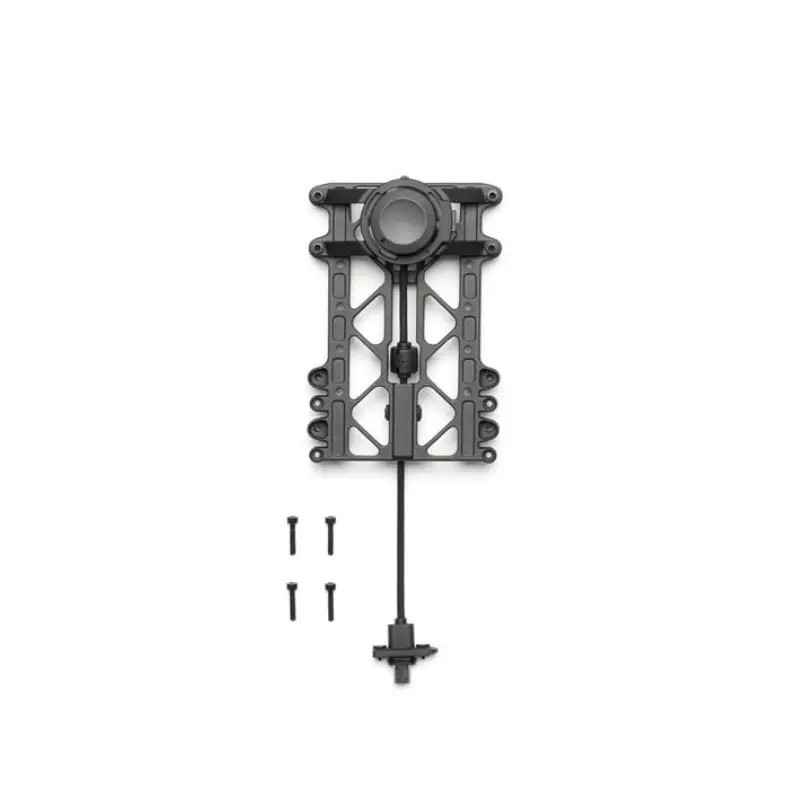

Connecteur de troisième nacelle pour DJI Matrice 400

Changez de Perspective : L'Inspection Verticale avec le Matrice 400

La majorité des drones professionnels sont conçus pour regarder vers le bas (Nadir) ou l'horizon. Pourtant, près de 40% des infrastructures critiques nécessitent une inspection en contre-plongée. Le Connecteur de Troisième Nacelle (Upward Gimbal Connector) pour DJI Matrice 400 transforme votre vecteur aérien en un outil d'inspection à 360° sphérique, capable de révéler les défauts cachés sous les arches, les poutres et les toitures.

1. Pourquoi installer une Nacelle Supérieure ?

L'ajout d'une caméra sur le dos du drone (Top Mount) répond à des contraintes physiques que les nacelles inférieures ne peuvent résoudre. Une caméra montée en dessous est limitée par le châssis et les hélices lorsqu'elle tente de regarder vers le haut (généralement bloquée à +30° de tilt). Le Connecteur Supérieur libère le champ de vision vers le zénith.

Cas d'usage : Inspection des Ponts et Viaducs

C'est l'application reine de cet accessoire. Pour vérifier l'état des bétons, la corrosion des armatures ou les fissures sous le tablier d'un pont, le drone doit voler en dessous de la structure et filmer vers le haut. Avec une nacelle supérieure (comme la Zenmuse H30 ou H20), l'inspecteur obtient des images haute résolution stabilisées des zones d'appui, des joints de dilatation et des intrados, sans avoir recours à des passerelles négatives coûteuses et dangereuses.

Cas d'usage : Inspection Industrielle Indoor/Outdoor

• Raffineries et Tuyauteries : Dans les enchevêtrements de tuyaux (Racks), la corrosion se cache souvent sur la face inférieure des conduites. Le Matrice 400 équipé du connecteur supérieur peut se glisser sous les structures et documenter l'état réel des installations.
• Éolien Offshore : Pour inspecter l'intérieur des nacelles d'éoliennes ou le dessous des pales, une vue verticale dégagée est essentielle.
• Tunnels et Mines : L'inspection des voûtes de tunnels pour détecter les infiltrations d'eau ou les instabilités rocheuses nécessite une caméra pointée à 90° vers le haut.

2. Configuration "Triple Charge Utile"

Le DJI Matrice 400 est un véritable "camion" des airs. En combinant ce Connecteur Supérieur avec le Connecteur Double Inférieur, vous pouvez exploiter la capacité d'emport maximale du drone (jusqu'à 2.7 kg) avec trois capteurs simultanés.

Exemple de configuration "Totale" :

• En Haut (Upward) : Caméra Zenmuse H20 (Zoom Optique) pour l'inspection structurelle verticale.
• En Bas Gauche (Port 1) : Capteur LiDAR Zenmuse L2 pour la cartographie 3D de l'environnement.
• En Bas Droite (Port 2) : Caméra Thermique H20T pour la détection de chaleur.

Cette configuration permet de capturer toutes les dimensions d'une scène en un seul vol, maximisant la rentabilité de l'intervention.

3. Ingénierie et Sécurité

L'installation d'une charge sur le dessus du drone modifie son centre de gravité (CoG) et son aérodynamisme. Ce connecteur officiel DJI a été conçu pour atténuer ces effets.

Fixation Sécurisée et Amortissement

Le module se visse directement sur la structure rigide supérieure du châssis du Matrice 400. Il intègre son propre plateau d'amortissement (Vibration Absorbing Board) équipé de boules de découplage en silicone. Ces amortisseurs filtrent les vibrations moteurs avant qu'elles n'atteignent la caméra, garantissant des images nettes même avec un fort zoom optique (x30 ou x200 selon la caméra).

Gestion GNSS et Interférences

Placer une charge électronique au-dessus du drone peut potentiellement masquer les antennes GPS/RTK. Le connecteur est conçu pour surélever la charge utile tout en laissant le champ libre aux antennes GNSS situées sur les bras ou à l'arrière du M400.
Note : Si vous utilisez une charge utile tierce très volumineuse (ex: gros capteur de gaz ou LiDAR cube), assurez-vous qu'elle ne masque pas le champ de vision des antennes RTK. Le Matrice 400 compense généralement via ses multiples antennes O4, mais la vigilance est requise.

4. Compatibilité PSDK (Payload SDK)

Ce port n'est pas réservé aux caméras DJI. Il est le point d'entrée privilégié pour de nombreux accessoires tiers développés via le DJI Payload SDK :

• Parachutes de sécurité : De nombreux systèmes de parachutes certifiés (pour scénarios S3/STS) se fixent sur ce port supérieur pour garantir un déploiement vers le haut sans entrave.
• Détecteurs de Gaz : Les capteurs type Sniffer4D ou Laser Methane sont souvent montés sur le dessus pour capter les gaz plus légers que l'air qui montent naturellement.
• Relais Radio 4G/5G : Les dongles de communication additionnels se placent ici pour une meilleure réception réseau en altitude.

Fiche Technique Détaillée

FAQ Expert - Réponses techniques

Puis-je installer ce connecteur moi-même ?
Oui. L'installation est conçue pour être réalisée par l'utilisateur. Le kit comprend les vis, les câbles (nappe de connexion USB-C/Data) et les outils nécessaires. Il suffit de retirer le cache supérieur du drone, de connecter la nappe au port d'extension interne prévu à cet effet et de visser le module. Aucune soudure n'est requise.

L'étanchéité du drone (IP55) est-elle conservée ?
Le connecteur lui-même dispose de joints d'étanchéité à sa base. Cependant, l'indice IP global dépendra de la charge utile que vous installez dessus. Si vous montez une caméra certifiée IP55 (comme la série H30), l'ensemble reste étanche. Si vous montez un accessoire tiers non étanche, le drone n'est plus protégé lors de vols sous la pluie.

Comment basculer la vue sur l'écran ?
Dans DJI Pilot 2, lorsque trois nacelles sont connectées, l'interface s'adapte. Vous pouvez choisir quelle vue est prioritaire ou afficher une mosaïque. Pour le contrôle (mouvements), vous sélectionnez la nacelle active en tapant sur son retour vidéo. Le joystick de la radiocommande pilotera alors uniquement cette nacelle.

Y a-t-il un risque avec les hélices ?
Contrairement aux nacelles inférieures, la nacelle supérieure a un champ de vision dégagé vers le ciel, mais attention aux mouvements vers le bas (Tilt Down). Si vous baissez trop la caméra supérieure, vous filmerez les hélices et le dessus du drone. DJI Pilot 2 intègre généralement des butées logicielles pour éviter que la nacelle ne cogne le châssis, mais restez vigilant lors des manœuvres manuelles.
