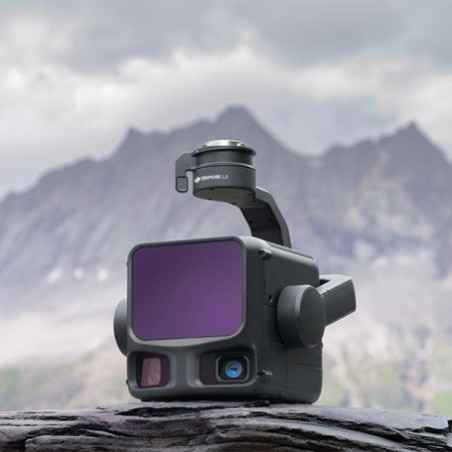

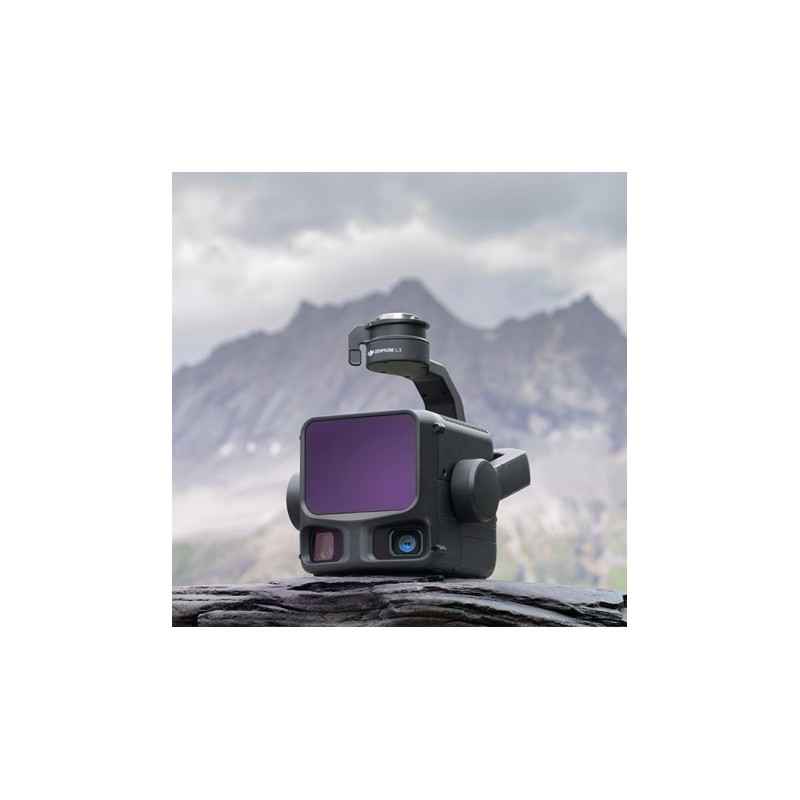

DJI Zenmuse L3

DJI Zenmuse L3 : L'Aboutissement de la Technologie LiDAR Aéroportée

La démocratisation du LiDAR (Light Detection and Ranging) par DJI a transformé les métiers de la mesure. Avec le Zenmuse L3, DJI Enterprise repousse les limites physiques de la captation de données. Ce n'est plus seulement un capteur, c'est un système d'acquisition de réalité complet, capable de numériser des environnements complexes (forêts, lignes électriques, infrastructures urbaines) avec une densité et une précision inégalées. Pour les géomètres-experts et les gestionnaires de réseaux, le L3 est l'outil de rentabilité ultime.

1. Module LiDAR : Densité et Portée Accrues

Le cœur du Zenmuse L3 est son laser à balayage de nouvelle génération. Là où les systèmes précédents pouvaient montrer leurs limites sur des surfaces peu réfléchissantes (bitume noir, câbles fins), le L3 excelle.

Une Fréquence d'Échantillonnage Record

Le système est capable de générer jusqu'à 2 500 000 points par seconde (en mode échos multiples). Cette densité phénoménale permet de "peindre" la réalité avec une résolution quasi-photographique.
L'avantage terrain : Vous pouvez voler plus vite (jusqu'à 15 m/s) tout en conservant une densité de points au sol supérieure à 100 pts/m², divisant ainsi par deux le temps de vol nécessaire pour couvrir de grandes surfaces.

Technologie Multi-Échos (5 Retours)

Le véritable défi du LiDAR n'est pas de voir le sommet des arbres, mais de voir le sol en dessous. Le Zenmuse L3 gère jusqu'à 5 retours (échos) par impulsion laser.
Concrètement : Une impulsion laser frappe la cime d'un arbre (1er écho), traverse le feuillage, touche une branche basse (2ème et 3ème échos), frappe un buisson (4ème écho) et finit par toucher le sol (5ème écho). Le logiciel DJI Terra peut ensuite filtrer la végétation pour ne garder que le 5ème écho, générant un MNT (Modèle Numérique de Terrain) parfait, là où la photogrammétrie classique aurait échoué.

Spot Laser Réduit

La taille du spot laser (l'empreinte du faisceau au sol) a été réduite (approx. 3x10 cm à 100m). Un faisceau plus fin signifie une meilleure capacité à passer entre les feuilles et les grillages, et une énergie plus concentrée pour détecter les objets sombres ou lointains (réflectivité < 10%).

2. IMU de Haute Précision : La Clé de l'Exactitude

Un LiDAR sans une bonne IMU (Centrale Inertielle) est inutile. L'IMU mesure l'attitude du drone (Roulis, Tangage, Lacet) pour positionner chaque point laser dans l'espace. Le Zenmuse L3 intègre une IMU de qualité tactique développée en interne.

• Démarrage Instantané : Fini les temps de chauffe de 5 à 10 minutes. L'IMU du L3 est opérationnelle quasi-immédiatement après l'allumage, optimisant l'autonomie des batteries TB65/TB100.
• Résistance aux pertes GNSS : En cas de coupure momentanée du signal RTK (passage sous un pont, canyon urbain), la dérive de l'IMU est si faible qu'elle permet de maintenir une cohérence des données pendant plusieurs secondes critiques.
• Précision Finale : Combiné au post-traitement cinématique (PPK) ou temps réel (RTK), le système atteint une précision verticale de 4 cm et horizontale de 5 cm sans points de calage au sol (GCPs), bien que l'usage de points de contrôle reste recommandé pour la certification des relevés.

3. Caméra RGB de Cartographie Intégrée

Le Zenmuse L3 ne fait pas que du laser. Il capture la couleur pour "habiller" le nuage de points (Colorisation) et réaliser des orthophotos simultanées.

Capteur 4/3 CMOS à Obturateur Mécanique

Contrairement aux caméras grand public, le capteur visuel du L3 dispose d'un obturateur mécanique global (Global Shutter). C'est crucial pour la cartographie à haute vitesse : cela élimine l'effet de "Rolling Shutter" (déformation des images en mouvement).
Avec ses pixels de grande taille (3.3 μm), ce capteur offre une excellente dynamique, permettant de voir les détails dans les zones d'ombre (pieds de bâtiments) souvent bouchées sur les orthophotos classiques.

4. Workflow Logiciel Unifié avec DJI Terra

Le matériel n'est rien sans le logiciel. Le Zenmuse L3 s'intègre nativement dans la suite DJI Terra pour un traitement "One-Click".

• LiveView LiDAR : Pendant le vol, le pilote voit le nuage de points se construire en temps réel sur l'écran de la DJI RC Plus. C'est une assurance qualité immédiate : vous savez si vous avez couvert la zone avant d'atterrir.
• Classification Automatique : Le logiciel peut classifier automatiquement le nuage de points (Sol, Végétation, Bâtiments, Câbles) grâce à des algorithmes d'IA, accélérant drastiquement la production des livrables finaux.
• Contrôle de Qualité (QC) : Génération automatique de rapports de précision comparant les trajectoires de vol adjacentes (Strip alignment).

5. Applications Métiers et ROI

Fiche Technique Détaillée

FAQ Expert - Vos interrogations techniques

Quelle est la différence majeure entre le Zenmuse L1, L2 et L3 ?
Le L1 était un pionnier (spot large). Le L2 a affiné le spot et augmenté la portée. Le L3 franchit un cap en densité (2.5M pts) et en gestion multi-échos (5 retours), le rendant beaucoup plus performant pour la pénétration de végétation dense et la détection de câbles fins.

Faut-il une licence DJI Terra spécifique ?
Oui, le traitement des données brutes LiDAR (RAW to LAS) nécessite DJI Terra. Généralement, une licence "Electricity" ou "Pro" est recommandée pour accéder aux fonctions avancées de classification et d'optimisation de trajectoire. Vérifiez le bundle inclus à l'achat.

Peut-on utiliser le L3 la nuit ?
Absolument. Le LiDAR est une technologie active (qui émet sa propre lumière). Vous pouvez cartographier dans l'obscurité totale. Seule la colorisation RGB sera impossible (le nuage de points sera affiché en réflectivité ou en élévation).

Le L3 est-il compatible avec des logiciels tiers (Pix4D, TBC) ?
Les données brutes doivent d'abord être traitées par DJI Terra pour générer un fichier standard .LAS. Une fois ce fichier .LAS obtenu, il est universel et peut être importé dans Trimble Business Center, Pix4Dsurvey, Global Mapper ou AutoCAD Civil 3D.
